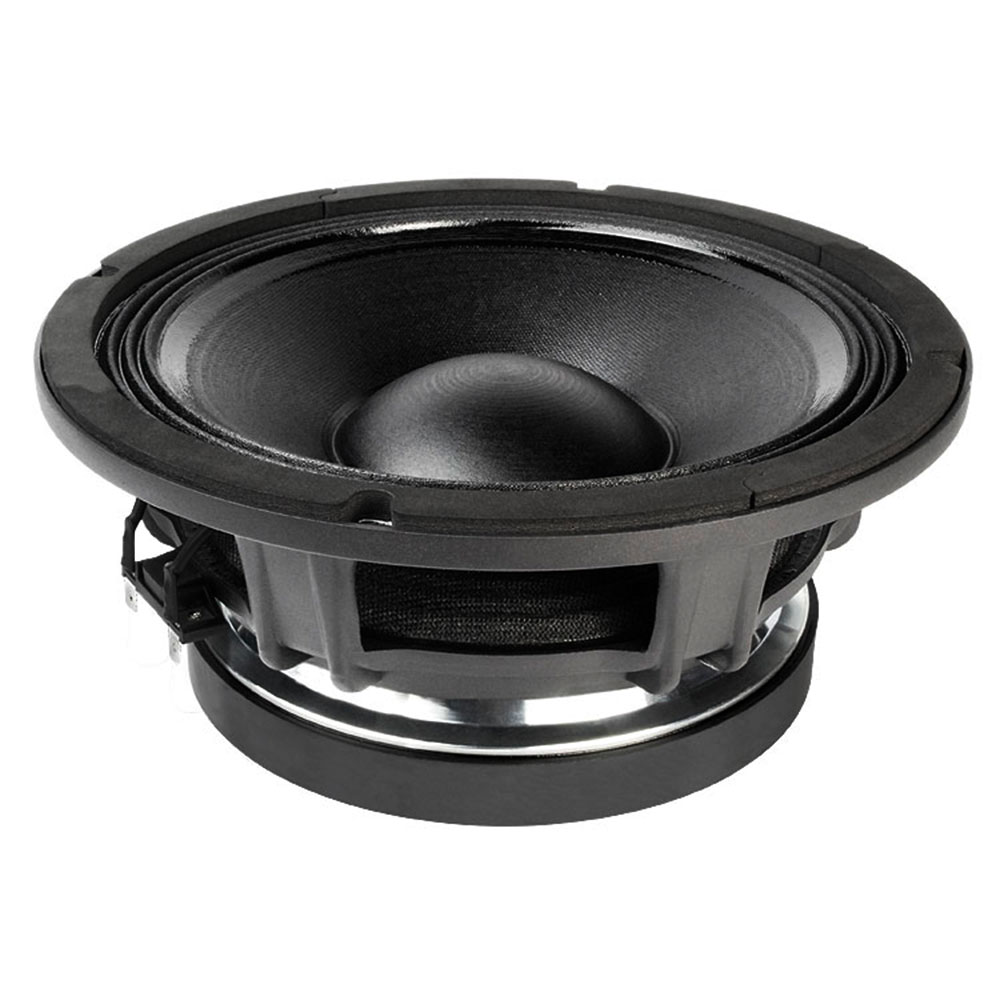

ESPECIFICACIONES NOMINALES
| Diámetro nominal |
250 mm (10 pulgadas) |
| Diámetro total |
261 mm (10,28 pulgadas) |
| Diámetro de fijación tornillos |
246 mm (9,69 pulgadas) |
| Diámetro de corte en el Deflector |
230 mm (9,06 pulgadas) |
| Profundidad |
130 mm (5,12 pulgadas) |
| Espesor Canasta y Junta |
11,5 mm (0,45 pulgadas) |
| Peso neto |
7,5 kg (16,5 libras) |
Caja de envío
(Caja individual de cartón) |
294 x 290 x 203 mm
(11,6 x 11,4 x 8,0 pulgadas ) |
| Peso envío |
8 kg (17,6 libras) |
PARÁMETROS TÉCNICOS
| Impedancia nominal |
8 ohmios |
| Impedancia mínima |
6,4 ohmios |
| Soporte potencia AES (1) |
500 vatios |
| Soporte máximo de potencia (2) |
1000 vatios |
| Sensibilidad (1W/1m) |
97 dB |
| Rango de frecuencia |
60 ÷ 4000 Hz |
| Diámetro Bobina |
77 mm (3 pulgadas) |
| Material del bobinado |
Al |
| Material del soporte |
Fibra de vidrio |
| Altura del bobinado |
18,5 mm (0,73 pulgadas) |
| Altura del campo magnético |
10,5 mm (0,41 pulgadas) |
| Densidad de flujo magnético |
1,2 toneladas |
| Imán |
Anillo de Ferrita |
| Material Canasta |
Aluminio |
| Demodulación |
Anillo de Aluminio |
| Suspensión del Diafragma (3) |
Triple onda |
| Volumen neto del aire ocupado por el altavoz |
2 dm ^ 3 (0.071 pies ^ 3) |
| Perfil del Centrador |
1x ondas de altura variable |
|
PARÁMETROS THIELE Y SMALL
| Fs |
60 Hz |
| Re |
5,1 ohmios |
| Qes |
0.25 |
| Qms |
12.4 |
| Qts |
0.25 |
| Tú |
23,5 dm ^ 3 (0,83 pies ^ 3) |
| Dakota del Sur |
347 cm ^ 2 (53,79 pulgadas ^ 2) |
| Xmáx (4) |
7,50 milímetros |
| Xdamage (5) |
18,8 milímetros |
| Mms |
50,3 g |
| Licenciado en Derecho |
19,5 N / A |
| los |
0,8 mH |
| Mmd |
43,0 g |
| Cms |
0,14 mm / N |
| RMS |
1,5 kilogramos / s |
| Y cero |
1.94 % |
| EBP |
240 Hz |
REFERENCIA PIEZA – PART NUMBER (P/N)
| Terminales tipo Faston – Versión 8 Ohm |
02504149 |
NOTAS:
| (1) Prueba 2 horas de acuerdo a AES 2-1984 Rev. 2003 |
| (2) La potencia máxima se define como 3dB mayor que la potencia nominal |
| (3) Polialgodón tratado |
| (4) Xmáx= [(altura bobinado – altura campo magnético)/2] + (altura campo magnético/3) |
| (5) Desplazamiento máximo antes de daño permanente |
|
